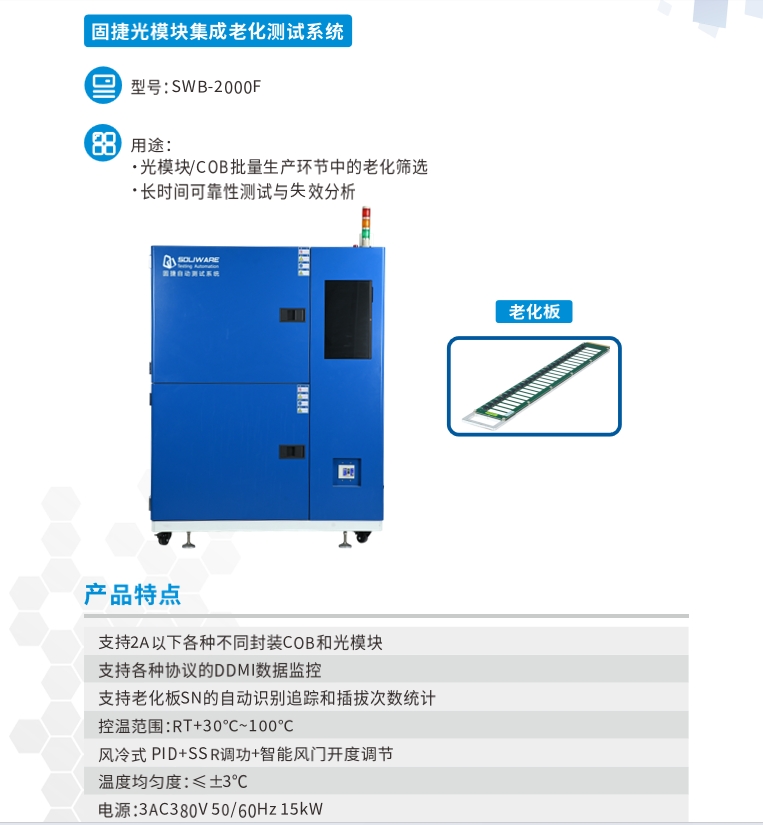

老化箱机柜介绍

两个箱体，双温区独立操作；

23英寸1080p电容触摸屏，一级界 面可看到所有模块状态信息；

老化需求

1.系统能同时支持QSFP/SFP CoB 模块；

2.CoB 模块采用VCSEL，垂直发光，未耦 合；

3.CoB模块已经分板，为单板；

4.使用不同托架能够兼容不同产品；

5.老化测试使用不同机台实施；

6.测试机台能够兼容不同器件和托架;

7.测试机台使用Large PD 对模块进行iTH  测试；

SFP器件

QSFP器件

独立双腔体设计

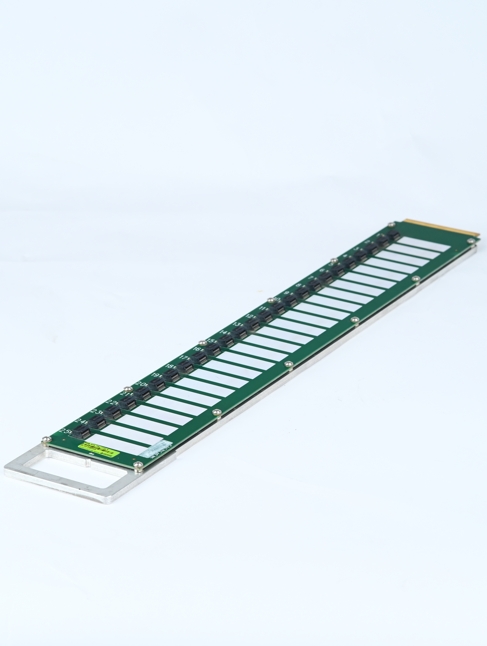

1.每个托架支持 2x 10个 QSFP/SFPCoB 模块；

2.单个腔体支持42个托架；

3.2个腔体共支持 2 x 42 x 2 x 10 = 1680 个模块；

4.两个腔体独立运行，支持不同温度设定，为实际生

5.产带来更多的灵活性；

6.结合不同的风路设计满足不同负载下的温度均匀性；

7.层叠设计减少设备占地面积；

特点小结

1.可以通过更换托架支持不同VCSEL模块；

2.老化和测试使用相同托架，不需要反复装夹DUT；

3.单个托架支持的最大容量受QSFP 尺寸限制，支持20个模块；

4.测试机台可自动根据托架类型调节上方 Large PD 探测板的位置，完 成ith测试；

5.模块加电采用pogo pin，寿命长；

6.测试速度快，现有速度： 22个模块（4 LD）测试10个点共用时13秒；
